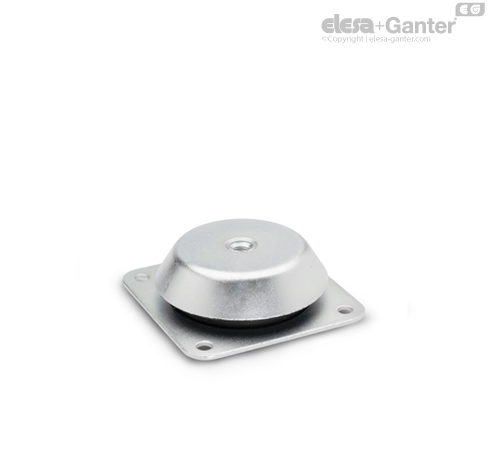

GN 148-B Stellfüße mit Vierloch-Flansch

Mit Maschinenfüßen GN 148 können insbesondere schwere Maschinen und Aggregate schwingungsisoliert aufgestellt werden.

Dies hat einen positiven Einfluss auf die Lebensdauer einer Maschine und trägt zur Lärmminderung bei.

Dabei zeichnet sich ihr Aufbau dadurch aus, dass auch Horizontalkräfte aufgenommen werden können. Die Ausführung mit Abreißsicherung (Kennziffer 2) schützt die Maschinenfüße vor der Zerstörung durch Abreißen bei Überlastung durch Zug.

Die Angaben über die Belastbarkeit sind unverbindliche Richtwerte unter Ausschluss jeglicher Haftung. Sie stellen generell keine Beschaffenheitszusage dar. Ob ein Produkt für den jeweiligen Einsatz geeignet ist, muss in jedem Einzelfall vom Anwender ermittelt werden.

• Gummiunterlagen GN 148.2



F₁ = Statische Last in vertikaler Richtung (Druck)

F₂ = Statische Last in horizontaler Richtung (seitlicher Schub)

s₁ = Pressung in vertikaler Richtung (Federweg) bei Belastung durch F₁

s₂ = Pressung in vertikaler Richtung (Federweg) bei Belastung durch F₂

Steifigkeit R:

ist die Last, die eine Pressung des Dämpfungselementes um 1 mm bewirkt. (Federrate)

Die untenstehende Tabelle enthält Angaben zur maximalen statischen Last F, zur maximal zulässigen Pressung sowie zur daraus resultierenden Steifigkeit R.

Mit dem aufgezeigten Verfahren lässt sich mit den u. g. Werten der erreichbare Isoliergrad der Schwingungen, abhängig von der Störfrequenz, ermitteln.

Begriffe

Störfrequenz [Hz]:

ist die Frequenz, die von einer Maschine ausgeht, z. B. die

Maschinen-Hauptwellendrehzahl [U/min.].

Statische Last F [N]:

ist die Belastung pro schwingungsdämpfendem Element (Maschinenfuß).

Isoliergrad [%]:

Maß für die Absorbierung der Störfrequenz (Dämpfung).

Pressung s [mm]:

ist die Veränderung der Höhe des Dämpfungselementes (Federweg).

Steifigkeit R [N/mm]:

ist die Last, die eine Pressung des Dämpfungselementes

um 1 mm bewirkt (Federrate).



Bestimmung des geeigneten Maschinenfußes und des erreichbaren Isoliergrads

Mit der errechneten statischen Last F wird ein Maschinenfuß aus der Tabelle ausgewählt. Dabei ist zu beachten, dass diestatische Last F möglichst nahe bei der statischen Belastbarkeit liegt, diese jedoch nicht überschreitet. Die zugehörige Steifigkeit R des gewählten Fußes ist ebenfalls der Tabelle zu entnehmen.

Nach der untenstehenden Formel wird dann die tatsächliche Pressung errechnet.

Ausgehend von der errechneten, tatsächlichen Pressung s kann nun der erreichbare Isoliergrad in Abhängigkeit von derStörfrequenz im obigen Schaubild abgelesen werden.

Um den erreichbaren Isoliergrad zu optimieren, kann die Anzahl der Füße so verändert werden, dass die statische Last F proMaschinenfuß möglichst nahe unterhalb eines der in der Tabelle angegebenen Werte für die statische Belastbarkeit liegt. Dadurch wird die Pressung s erhöht, was zu einem besseren Isoliergrad führt.

Generell kann gesagt werden, dass sich bei ausreichender Pressung mittlere und hohe Frequenzen sehr gut isolieren lassen.
