Ausführung
Form (Fußteller)
- D0: feingedreht, ohne Gummiauflage
- D1: feingedreht, mit Gummiauflage, eingelegt, schwarz
Spindelvariante
- S: ohne Mutter, Außensechskant unten
- SK: mit Mutter, Außensechskant unten
- T: ohne Mutter, Schlüsselfläche unten
- TK: mit Mutter, Schlüsselfläche unten
- U: ohne Mutter, Innensechskant oben und Schlüsselfläche unten
- UK: mit Mutter, Innensechskant oben und Schlüsselfläche unten
- V : ohne Mutter, Außensechskant oben und Schlüsselfläche unten
- VK: mit Mutter, Außensechskant oben und Schlüsselfläche unten

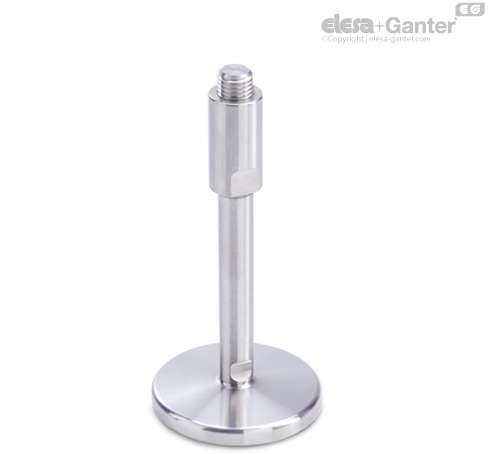

- W: mit Verstellhülse, abgedecktes Gewinde und Schlüsselfläche unten
- X: Außensechskant mit Innengewinde
Fußteller
Edelstahl 1.4301
Verstellspindel
Edelstahl 1.4305
Sechskantmutter ISO 4032
Edelstahl 1.4301
Gummiauflage eingelegt
NBR (Perbunan®), 70 Shore A
Information
Stellfüße GN 21 werden montiert geliefert; sie sind nicht demontierbar.
Belastbarkeit von Stellfüßen
| d1 | d2 | Statische Last in kN | - | - | - | - |
| - | - | Spindelvarianten | - | - | - | - |
| - | - | S / SK | T / TK und U / UK | V / VK | W | X |
| 80 | M 8 | 6 | - | - | - | 17 |
| 80 | M 10 | 11 | - | - | - | 17 |
| 80 | M 12 | 16 | - | - | - | 17 |
| 80 | M 16 | - | 17 | 21 | 25 | 17 |
| 80 | M 20 | - | 28 | 35 | 35 | 28 |
| 80 | M 24 | - | 46 | 52 | 52 | - |
| 100 | M 8 | 6 | - | - | - | 17 |
| 100 | M 10 | 11 | - | - | - | 17 |
| 100 | M 12 | 16 | - | - | - | 17 |
| 100 | M 16 | - | 17 | 21 | 25 | 17 |
| 100 | M 20 | - | 28 | 35 | 35 | 28 |
| 100 | M 24 | - | 46 | 52 | 52 | - |
| 120 | M 20 | - | 28 | - | - | 28 |
| 120 | M 24 | - | 46 | - | - | - |
| 120 | M 30 | - | 43 | - | - | - |
Die statische Belastbarkeit der Stellfüße GN 21 ist ab Spindelgewinde M 10 durch die zulässige Flächenpressung der Verstellspindel auf dem Fußteller begrenzt (bei einer Spindelfestigkeit ≥ 500 N/mm2). Dabei gehen die in der Tabelle angegebenen Werte (gültig für die Form D0, ohne Gummiauflage) von einer reinen Druckbelastung, senkrecht zum Fußteller aus. Die in der Praxis häufig auftretenden Biege- und Knickbeanspruchungen führen zu einer Minderung der Belastbarkeit der Verstellspindel und sind gegebenenfalls zu berücksichtigen.
Die Angaben über die Belastbarkeit sind unverbindliche Richtwerte unter Ausschluss jeglicher Haftung. Sie stellen generell keine Beschaffenheitszusage dar.
Ob ein Produkt für den jeweiligen Einsatzfall geeignet ist, muss in jedem Einzelfall vom Anwender ermittelt werden. Umgebungseinflüsse können die angegebenen Werte beeinträchtigen.
