GN 21-X
GN 21
Stellfüße

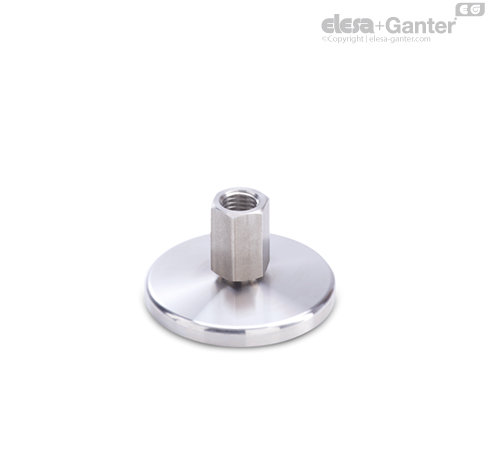

Edelstahl, mit gedrehtem Fußteller, ohne Befestigungsbohrungen
Außensechskant mit Innengewinde
Edelstahl, mit gedrehtem Fußteller, ohne Befestigungsbohrungen
Außensechskant mit Innengewinde

78711-R,20
78710-R,10
78712-R,50
oderGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
78711-R,20
78710-R,10
78712-R,50
oderGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
Fußteller
Edelstahl 1.4301
Verstellspindel
Edelstahl 1.4305
Sechskantmutter ISO 4032
Edelstahl 1.4301
Gummiauflage eingelegt
NBR (Perbunan®), 70 Shore A
Stellfüße GN 21 werden montiert geliefert; sie sind nicht demontierbar.
d1 | d2 | Statische Last in kN | - | - | - | - |
- | - | Spindelvarianten | - | - | - | - |
- | - | S / SK | T / TK und U / UK | V / VK | W | X |
80 | M 8 | 6 | - | - | - | 17 |
80 | M 10 | 11 | - | - | - | 17 |
80 | M 12 | 16 | - | - | - | 17 |
80 | M 16 | - | 17 | 21 | 25 | 17 |
80 | M 20 | - | 28 | 35 | 35 | 28 |
80 | M 24 | - | 46 | 52 | 52 | - |
100 | M 8 | 6 | - | - | - | 17 |
100 | M 10 | 11 | - | - | - | 17 |
100 | M 12 | 16 | - | - | - | 17 |
100 | M 16 | - | 17 | 21 | 25 | 17 |
100 | M 20 | - | 28 | 35 | 35 | 28 |
100 | M 24 | - | 46 | 52 | 52 | - |
120 | M 20 | - | 28 | - | - | 28 |
120 | M 24 | - | 46 | - | - | - |
120 | M 30 | - | 43 | - | - | - |
Die statische Belastbarkeit der Stellfüße GN 21 ist ab Spindelgewinde M 10 durch die zulässige Flächenpressung der Verstellspindel auf dem Fußteller begrenzt (bei einer Spindelfestigkeit ≥ 500 N/mm2). Dabei gehen die in der Tabelle angegebenen Werte (gültig für die Form D0, ohne Gummiauflage) von einer reinen Druckbelastung, senkrecht zum Fußteller aus. Die in der Praxis häufig auftretenden Biege- und Knickbeanspruchungen führen zu einer Minderung der Belastbarkeit der Verstellspindel und sind gegebenenfalls zu berücksichtigen.
Die Angaben über die Belastbarkeit sind unverbindliche Richtwerte unter Ausschluss jeglicher Haftung. Sie stellen generell keine Beschaffenheitszusage dar.
Ob ein Produkt für den jeweiligen Einsatzfall geeignet ist, muss in jedem Einzelfall vom Anwender ermittelt werden. Umgebungseinflüsse können die angegebenen Werte beeinträchtigen.
Spindelvarianten | ||
![]() | ![]() | ![]() |
S / SK: Außensechskant unten bei d2 M 8, M 10, M 12 | T / TK: Schlüsselfläche unten bei d2 M 16, M 20, M 24, M 30 | U / UK: Innensechskant oben und Schlüsselfläche unten bei d2 M 16, M 20, M 24, M30 |
![]() | ![]() | ![]() |
V / VK: Außensechskant oben und Schlüsselfläche unten bei d2 M 16, M 20, M 24 | W: Abgedecktes Gewinde und Schlüsselfläche unten bei d2 M 16, M20, M24 | X: Außensechskant mit Innengewinde bei d2 M 8, M 10, M 12, M 16, M 20 |
