Ausführung
Material
- Abdeckung (oberer Teil): Stahlblech, verchromt
- Flansch: Stahlblech verzinkt
- Gewindeanschluss (unterer Teil): Stahl, verzinkt
Dichtungsring
Dichtungsring, Gummi NBR.
Überdruckventil
Thermoplast mit NBR Gummi O-Ring und rostfreier Edelstahlfeder
Öffnet ab einem Überdruck > 350 mbar (700 mbar auf Anfrage)
Unterdruckventil
Verschlussscheibe aus Technopolymer mit NBR Gummi O-Ring und rostfreier Edelstahl Feder.
Öffnet sich ab 30 mbar.
Luftfilter
PU-Schaum 10 µ oder 40 µ.

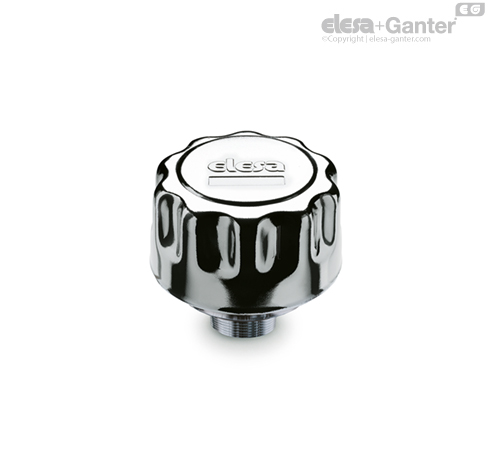

Standardausführungen
- SMW-F10: mit Filterfeinheit 10 µ.
- SMW-F40: filterfeinheit 40 µ.
Maximale Gebrauchstemperatur
100°C.
Hinweis
Funktionen und Anwendungen
Doppel-Belüftungsdeckel SMW. erzeugen einen kontrollierten Übderdruck über dem Ölspiegel, um Deformierungen des Behälters zu vermeiden.
Vorteile:
- regelt Volumen der Ansaugluft im Behälter, hält Flüssigkeit und Filter rein;
- verbessert Saugpumpeneffekt unter Arbeitsbedingungen und reduziert die Kavitationserscheinung;
- verhindert das Auslaufen der Flüssigkeit, wenn das System Teil einer beweglichen Einheit ist;
- reduziert Schaumaufkommen in der Flüssigkeit.
Technische Daten
Der Luftstrom der verschiedenen Ausführungen der Belüftungsdeckel kann aus dem Diagramm entnommen werden und bezieht sich auf die Differenz des Innen- und Außendrucks.
Arbeiten in einem Hydraulikkreislauf
Andere Ausführungen
Sonderausführungen auf Anfrage
Mit Messstab für Flüssigkeitsstand.
