Ausführung
Funktionselement 1 / Funktionselement 2
- LK: Leuchtmelder LED rot / grün (bi-color) (ohne Schaltfunktion)
- RK: Taster, rastend, mit LED rot / grün (bi-color)
- RO: Taster, rastend, ohne LED
- TK: Taster mit LED rot / grün (bi-color)
- TO: Taster ohne LED
Anschlussarten
- K2: Kabel, Ende offen, 2 m
- K5: Kabel, Ende offen, 5 m
- S025: Kabel mit Stecker, 0,25 m
Griff
Zink-Druckguss
kunststoffbeschichtet
- schwarz, RAL 9005, strukturmatt SW
- silber, RAL 9006, strukturmatt SR
Taster / Leuchtmeldergehäuse
Kabel (Außenmantel)
Lichtleiter
Kunststoff
glasklares Polycarbonat (PC)
Information
Mit Bügelgriffen GN 422 werden Klappen und Türen bedient. Dabei können die im Griff integrierten Taster elektrische Steuersignale auslösen und die LEDs z. B. den Status einer Maschinensteuerung anzeigen.
Der Griff wird wahlweise mit 1 oder 2 Funktionselementen geliefert. Die LEDs leuchten je nach Polung der Anschlüsse rot oder grün.
Komplementäre Bügelgriffe ohne Schaltfunktion sind erhältlich unter GN 422.1.
Sicherheitshinweise
Die Angaben der Betriebsanleitung sind bei Montage, Inbetriebnahme und Gebrauch einzuhalten. Sie liegt dem Produkt bei bzw. wird auf der Produktseite auf elesa-ganter.at digital bereitgestellt.

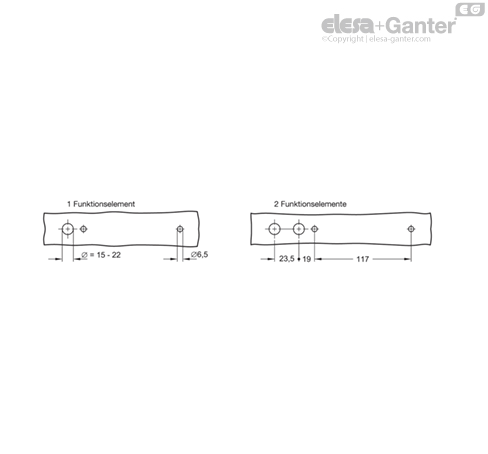

Montagebohrungen
Die Bohrungen sind gratfrei auszuführen, um Beschädigungen am Kabel vorzubeugen.
