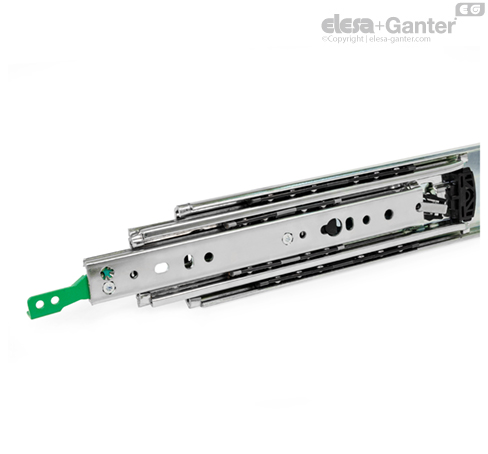

GN 1440-QR Teleskopschienen mit Stoppgummi, Verriegelung hinten und vorne, rechts

Teleskopschienen GN 1440 werden vertikal und paarweise verbaut. Der Hub erreicht ≈100 % der Nennlänge l₁ (Vollauszug). Patentierte Kunststoff-Kugelkäfige sorgen für einen besonders ruhigen Lauf der Schiene.

Teleskopschienen in verschiedenen Formen, z. B. mit und ohne Verriegelung, lassen sich frei kombinieren, weshalb die GN 1440 nicht im Paar sondern einzeln geliefert wird. Die Formen B und K können aufgrund der symmetrischen Mechanik beliebig links- oder rechtsseitig am Auszug montiert werden.

Die Erreichbarkeit aller Montagebohrungen wird durch Hilfsbohrungen sichergestellt. Weitere produktionsbedingte Bohrungen können vorhanden sein, es sind jedoch nur die Montagebohrungen abgebildet.

* Bohrung ist nur bei den Formen B und K verwendbar. | ** Bohrung ist nur bei den Formen B, MR und ML verwendbar.

Um die genannten Belastungskräfte F_S sicher in die Umgebungskonstruktion abzuleiten, müssen alle vorhandene Durchgangsbohrungen der Außen- sowie Innenschiene mit Ø6,6 verwendet werden. Alternativ stehen Bohrungen mit Ø5,2 zur Verfügung. Die Langlöcher Ø6,6 x 3,4 erleichtern bei Bedarf das Justieren bei der Montage. Das Weglassen von Befestigungsschrauben reduziert die Belastbarkeit. Die Montage kann mit folgenden Schrauben durchgeführt werden:

Die Stoppgummi der Form B dämpfen das Anschlagen der Schiene in der jeweiligen Endstellung. Dadurch wird die Geräuschentwicklung minimiert und die Lebensdauer erhöht. Teils versteckt, teils sichtbar an den Schienen angebracht sind sie bzgl. Gestalt, Werkstoff und Härte auf die jeweiligen Anforderungen abgestimmt.

Treten in Auszugsrichtung größere statische oder dynamische Belastungen auf, sollten diese durch externe Anschlagelemente aufgenommen werden.

Die Formen MR / ML werden bei Anwendungen eingesetzt, bei denen die Schiene in der hinteren Endstellung verriegelt sein soll. Selbstständiges Ausfahren z. B. durch Schräglage wird so verhindert. Treten in der Verriegelungsposition größere Belastungen in Auszugsrichtung auf, sollten diese durch externe Verriegelungselemente aufgenommen werden.

Die Verriegelungsmechanik rastet im geschlossenen Zustand in einer Aussparung der Außenschiene federbelastet ein. Durch Drücken des Entriegelungshebels werden die Innen- und die Mittelschiene zum Ausfahren freigegeben. Zurück in der hinteren Endlage rastet der Mechanismus automatisch durch Überfahren einer Rampe wieder in der Aussparung der Außenschienen ein.

Die Form K wird dann eingesetzt, wenn der Auszug für eine gewisse Zeit in der vorderen Endlage verbleiben soll. So können z. B. Wartungsarbeiten bei geöffnetem Auszug durchgeführt werden. Treten in der Verriegelungsposition größere Belastungen auf, sollten diese durch externe Verriegelungselemente vorgesehen werden.

Um die Funktion zu aktivieren, muss die Schiene komplett nach vorne ausgefahren werden, wo sie automatisch über eine vorgespannte Verriegelungswippe einrastet. Die Entriegelung erfolgt durch Drücken der Wippe, so dass die Schiene zum Wiedereinfahren freigegeben wird.

Die Formen QR / QL vereinen die Eigenschaften der Formen MR, ML und K. Die Innen- und die Mittelschiene rastet so in der jeweiligen Endstellung ein.

Die Formen QR / QL werdend abweichend zur Verriegelung der Form K über ein innenliegendes Gestänge betätigt. Das Drücken des grünen Entriegelungshebels aktiviert die Verriegelungswippe und gibt die Schiene zum Ein- oder Ausfahren frei.
