Ausführung
Laufbelag
Polyurethan, Härte 92 Shore A.
Radkörper
Gusseisen
Nabe
Nabe mit Kugellager, ideale Lösung für hohe Lasten und laufenden Einsatz
Feststehendes Gehäuse
Gelb verzinktes Stahlblech. Das Gehäuse ist für eine Tragfähigkeit bis 7500N ausgelegt. Durch die hohe Tragfähigkeit ist die Rolle für industrielle Schwerlasteinsätze geeignet.
Lenkgehäuse
Gelb verzinktes Stahlblech. Die zweifache Kugellagerung und der direkte Kontakt zwischen Platte und Kugellagerhalterung mit integriertem Bolzen garantieren eine ausgezeichnete Manövrierbarkeit. Benötigt keine Wartung. Das Gehäuse ist für eine Tragfähigkeit bis 7500N ausgelegt. Durch die hohe Tragfähigkeit ist die Rolle für industrielle Schwerlasteinsätze geeignet.
Bestehend aus (siehe Bild 1):
- Platte: gelb verzinktes Stahlblech
- Lenkgabel: gelb verzinktes Stahlblech
- Kugellagerhaltering: gelb verzinktes Stahlblech
- Zapfen: Klasse 8.8 Schraube und Mutter aus Stahl
- Lagerung: zweifache Kugellagerung, fettgeschmiert;
- Staubschutzring: Thermoplast dunkelgrau RAL 7015
Bremse
Bremse mit vorlaufender Betätigung (RE.F4-100) oder Bremse mit rücklaufender Betätigung (RE.F4-125-150-200) doppelt wirkender Bremseffekt mit gleichzeitiger Feststellung von Rad und Gehäuse. Die Bremse ist leistungsstark und einfach zu bedienen: ein einfacher Druck mit der Fußspitze von oben nach unten auf zwei unabhängige Pedale sperrt und entsperrt die Bremse, was das Manövrieren extrem einfach macht.Bei Rädern mit einer hinteren Bremse wird die Bremsleistung mit einer Innensechskantschraube M8 eingestellt.
Standardausführungen

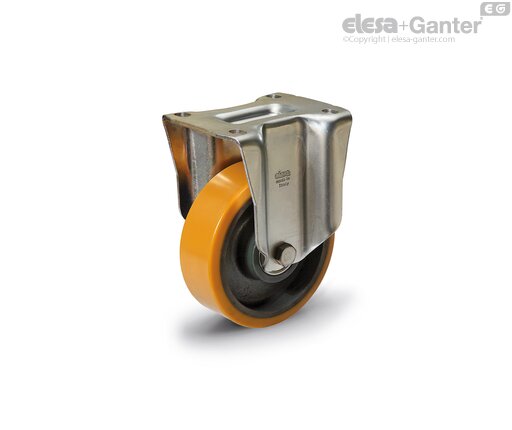

- PSL-H: Bockrolle, ohne Bremsen

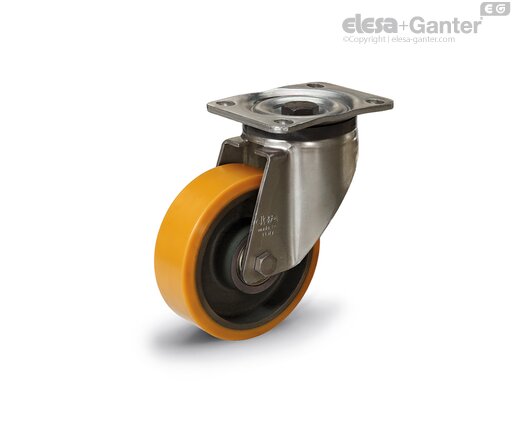

- SSL-H: Lenkrolle, ohne Bremse.

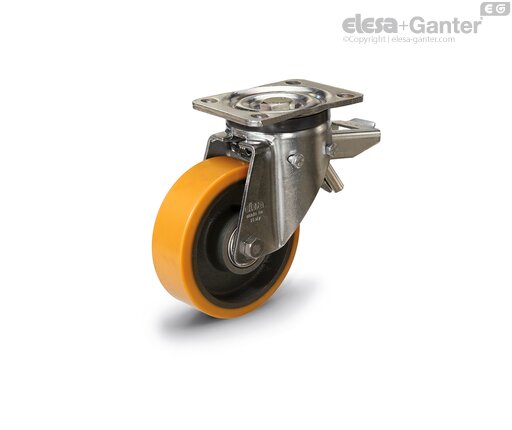

- SSF-H: Lenkrolle, mit Bremse.
Hinweis
Anwendungen
Geeignet für schwere industrielle Anwendungen. Die Form von Polyurethan-Räder sorgen für eine hervorragende Gleitfähigkeit und Elastizität, hohe Verschleiß-und Reißfestigkeit. Für weitere Information siehe RE.F4.
