Ausführung
Laufbelag
Polyurethan, Härte 92 Shore A.
Radkörper
Gusseisen
Standardausführungen

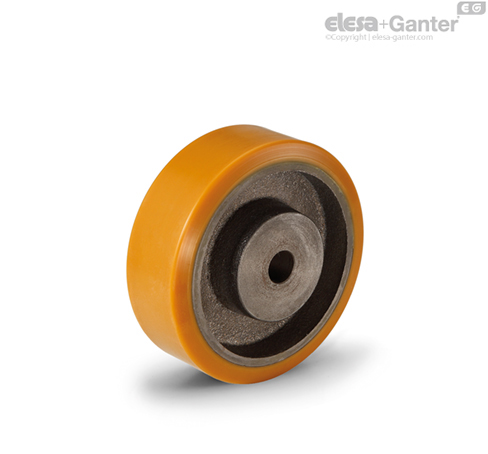

- RBL: zentrische Nabe, kann mit Keilnut oder Spannvorrichtung versehen werden. Bei der Bearbeitung nicht über 80°C erhitzen um die Polyurethan Beschichtung nicht zu beschädigen. Ideale Lösung für die Ausrüstung mit Antriebsrädern.

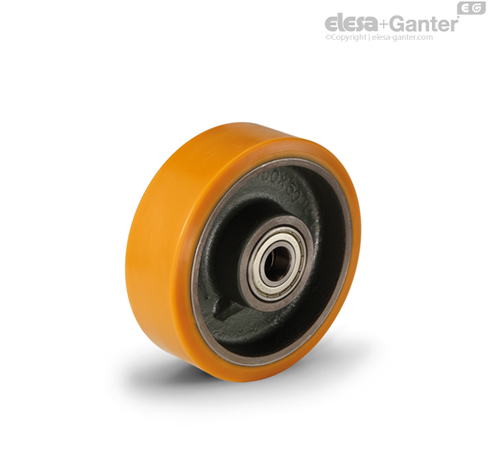

- RSL: Nabe mit Kugellager. Ideale Lösung für schwere Lasten und kontinuierliche Bewegungen.
Hinweis
Anwendungen
Ausgezeichnete Geschmeidigkeit und Elastizität, hohe Verschleiß- und Reißfestigkeit
Für Wahlkriterien der Räder siehe Technische Daten.
RE.F4 Räder können auch mit Gehäuse geliefert werden:
- RE.F4-H: Räder mit Stahlblechgehäuse für mittelschwere Lasten
- RE.F4-WH: Räder mit elekrogeschweißtem Stahlblechgehäuse für schwere Lasten
- RE.F4-WEH: Räder mit elektrogeschweißtem Stahlgehäuse für extra-schwere Lasten
Umweltbedingungen
Geeignet zum Einsatz bei ungünstigen Umgebungsbedingungen wie Alkohol und Glykole. Der Einsatz in Umgebungen mit organischen and mineralischen Säuren, basischen Lösungen und gesättigtem Dampf wird nicht empfohlen.
Rollwiderstand
Für jede Last und jeden Durchmesser gibt die Tabelle die Kraft (in N) an, die erforderlich ist, um ein einzelnes Rad mit einer konstanten Geschwindigkeit von 4 km/h auf glattem Untergrund zu schieben oder zu ziehen.
Für die manuelle Handhabung eines vierrädrigen Transportwagens wird empfohlen, Durchmesser mit Werten unter 50 N zu wählen; bei häufiger Handhabung sollten Werte unter 30 N gewählt werden.
| Zugkraft oder Schubkraft für die Radbewegung [N] |
|---|
| | Last [N] |
| 1500 | 3000 | 4500 | 6000 | 10000 | 15000 | 20000 |
| D [mm] | 100 | 38 | 77 | - | - | - | - | - |
| 125 | 33 | 65 | 110 | - | - | - | - |
| 150x50 | 25 | 52 | 86 | 126 | - | - | - |
| 150x80 | 18 | 35 | 60 | 105 | 180 | - | - |
| 200x50 | 17 | 38 | 60 | 85 | 160 | - | - |
| 200x80 | 13 | 35 | 50 | 67 | 115 | 170 | - |
| 250 | <10 | 25 | 45 | 60 | 103 | 155 | - |
| 300 | <10 | 15 | 35 | 50 | 86 | 130 | 160 |
Maschineller Antrieb
Für den maschinellen Antrieb sind im technischen Datenblatt die Koeffizienten für die Minderung der Tragfähigkeit angegeben.
Temperatur
Falls die Betriebsbedingungen den normalen Temperaturbereich über- oder unterschreiten, können im technischen Datenblatt die Koeffizienten für die Minderung der Tragfähigkeit abgelesen werden.
Andere Ausführungen
Sonderausführungen auf Anfrage
Nabennut in Übereinstimmung mit UNI 6604, UNI 6607 - ISO 2941 (RBL Version).
