Ausführung
Laufbelag
Polyurethan, Härte 92 Shore A.
Radkörper
Gusseisen
Nabe
Nabe mit Kugellager, ideale Lösung für hohe Lasten und laufenden Einsatz
Feststehendes Gehäuse
Galvanisch verzinktes elektrogeschweißtes Stahlblechgehäuse. Das Gehäuse ist für eine Tragfähigkeit bis zu 9000N ausgelegt. Geeignet für schwere industrielle Anwendungen und schwere Einsatzbedingungen, wie Seitenaufprall und hohe Geschwindigkeiten.
Lenkgehäuse
Verzinktes, Stahlblechgehäuse. Ein Axiallager und ein konisches Lager gewährleisten ausgezeichnete Manövrierbarkeit und ein ganz geringes Spiel. Ausgestattet mit einer Schmiervorrichtung und einem Sperrsystem der Sicherungsmutter. Das Gehäuse ist für eine Tragfähigkeit bis zu 9000N ausgelegt. Geeignet für schwere industrielle Anwendungen und schwere Einsatzbedingungen, wie Seitenaufprall und hohe Geschwindigkeiten.
Besteht aus (siehe Abb. 1):
- Platte: Schmiedestahl mit Führungszapfen verzinkt
- Lenkgabel: verzinkt
- Lagerung: Axial Lager und Konisches Lager
- Schmiervorrichtung
- Sicherungsmutter mit Gewindesicherung
Bremse
Doppelt wirkender Bremseffekt mit gleichzeitiger Feststellung von Rad und Gehäuse. Die Bremse ist leistungsstark und einfach zu bedienen: ein einfacher Druck mit der Fußspitze von oben nach unten auf zwei unabhängige Pedale sperrt und entsperrt die Bremse, was das Manövrieren extrem einfach macht. Die Bremsleistung wird mit einer Innensechskantschraube M8 eingestellt.
Standardausführungen

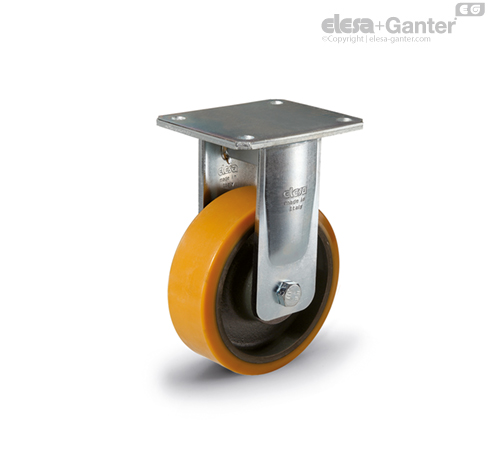

- PSL-WH: Bockrolle, ohne Bremsen.
- SSL-WH: Lenkrolle, ohne Bremse.
- SSF-WH: Lenkrolle, mit Bremse.
Hinweis
Anwendungen
Geeignet für schwere industrielle Anwendungen unter schwierigen Einsatzbedingungen wie Seitenaufprall und hohe Geschwindigkeiten. Die Form von Polyurethan-Räder sorgen für eine hervorragende Gleitfähigkeit und Elastizität, hohe Verschleiß-und Reißfestigkeit. Weitere Informationen siehe RE.F4.
