Ausführung
Material
Verstärkter Kunststoff (Duroplast PF), schwarz, glänzend
Standardausführungen
Nabe Stahl brüniert

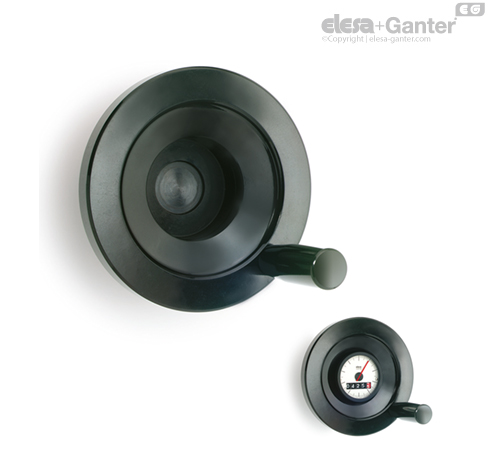

- VDC-GXX: für Stellungsanzeiger mit Pendelsystem
Nicht gebohrte Nabe, siehe Tabelle zu maximalen zulässigen Bohrungsdurchmesser d 'und d' '.
- VDC-GXX+I: für Stellungsanzeiger mit Pendelsystem
Nicht gebohrte Nabe, siehe Tabelle zu maximalen zulässigen Bohrungsdurchmesser d 'und d' '.
Drehbarer Griff I.301+x Kunststoff (Duroplast PF), schwarz, glänzend
- VDC-PXX+I: für Stellungsanzeiger mit Festhaltesystem
Ankerstift Stahl brüniert, Schraube für Ankerstift eingespritzt, hinterer Abschlussdeckel und Zentralrad aus Kunststoff Thermoplast (POM)
Nabe mit Bohrung H7
Drehbarer Griff I.301+x Kunststoff (Duroplast PF), schwarz, glänzend
Andere Ausführungen
Sonderausführungen auf Anfrage
Scheibenhandräder mit Querbohrungen gemäß GN 110.
Hinweis
Ergonomie
Bei Handrädern wird der Ankerstift aufgeschraubt und mit der Sechskantmutter gesichert, dabei kann die Ankerlänge bis zu einem gewissen Grade eingestellt werden. (Für Modelle mit Durchmesser D ≥ 125 mm).
Wahl des Stellungsanzeigers separat zu bestellen
Zur Auswahl des passenden Stellungsanzeigers dient die Tabelle.
Siehe auch Montagehinweis für Stellungsanzeiger mit Pendelsystem From G oder Stellungsanzeiger mit Festhaltesystem Form P.
