Ausführung
Form
- A: ohne Rastsperre, ohne Kontermutter
- AK: ohne Rastsperre, mit Kontermutter
- R: mit Rastsperre, ohne Kontermutter
- RK: mit Rastsperre, mit Kontermutter
- S: mit Sicherheits-Rastsperre, ohne Kontermutter

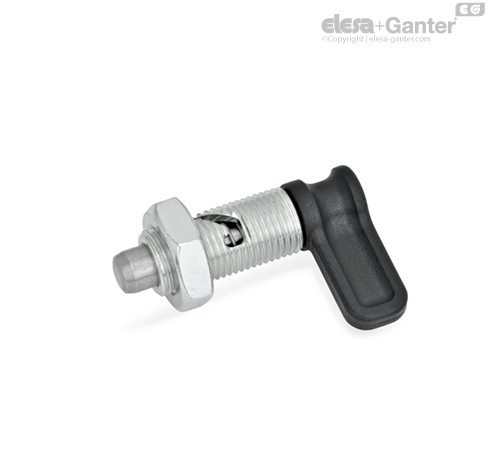

- SK: mit Sicherheits-Rastsperre, mit Kontermutter
Führung
Stahl verzinkt, blau passiviert
Raststift
Riegel
Kunststoff, Polyamid (PA)
Information
Kurven-Rastriegel GN 712 werden eingesetzt, wenn der Raststift zeitweise nicht vorstellen soll. Durch Drehen des Riegels um 90° bzw. 120° entgegen dem Uhrzeigersinn. Der Raststift über eine Führungskurve eingezogen. Der Raststift über eine Führungskurve eingezogen.
Je nach Ausführung der Kurve geht der Raststift durch die Druckfeder wieder in die Ausgangstellung zurück (Form A), wird in eingezogener Stellung gehalten (Form R) oder zusätzlich gegen unbeabsichtigtes Zurückstellen gesichert (Form S). Bei dieser Sicherheitsvariante muss zum Bewegen des Raststiftes der Riegel zunächst axial aus der Rastkerbe gezogen werden.
