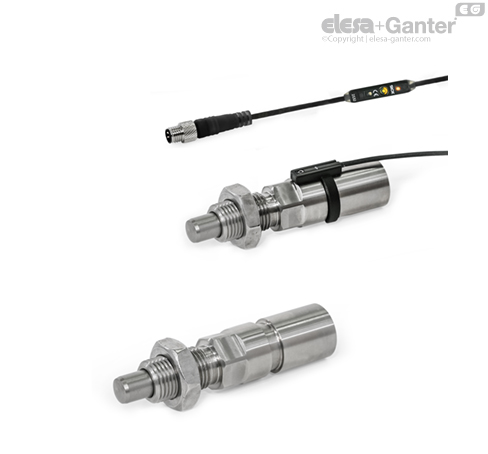

GN 817.7-E Rastbolzen pneumatisch einfachwirkend, per Federkraft einrastend

Rastbolzen GN 817.7 mit pneumatischer Betätigung können einfach und sicher in automatisierte Abläufe eingebunden werden und lassen sich auch an Stellen platzieren, an denen eine Handbetätigung des Rastbolzens nicht möglich ist. Durch die verwendeten Werkstoffe können die Rastbolzen auch in aggressiven Umgebungen eingesetzt werden.

Die Raststiftposition kann über einen integrierten Magnet elektronisch mittels Sensor abgefragt werden. Die Endlagen (Ein- und Ausrastposition) werden über das Bedienelement am Sensorkabel eingelernt. Sie liefern jeweils ein High-Signal, welches an der jeweiligen LED angezeigt wird und z. B. durch eine Maschinensteuerung verarbeitet werden kann.

Die Sensorelektronik ist zusätzlich per IO-Link ansprechbar und bietet die Möglichkeit, die Schaltpunkte festzulegen, auszulesen, sowie die Teach-Taste am Bedienelement zu sperren. Um Störungen zu vermeiden, sollten keine fremden Magnetfelder auf den Rastbolzen einwirken. Die Pneumatik-Rastbolzen werden mit einer Sechskantmutter geliefert. Beim Kennzeichen BS0,4 liegen zusätzlich Sensor, Sensorclip und Innensechskantschlüssel lose bei.

• Übersicht der Bauarten von Rastbolzen

• Kabel mit Anschlusskupplung GN 330

• IO-Link Gerätebeschreibungsdatei

• Sensor Inbetriebnahme

• IP Schutzart

• ISO-Passungen

• Kunststoff Eigenschaften

• Edelstahl-Eigenschaften



Die radiale Position des Sensorkabels lässt sich bei der Montage des Sensorclips frei bestimmen.

Montageschritte:

1. Sensor in den Sensorclip seitlich einschieben.

2. Innensechskantschraube des Sensors anziehen.

3. Sensorclip in die Ringnut des Rastbolzens einklipsen und anschließend bei Bedarf durch Drehen die Position anpassen.

4. Sensor per Bedienelement oder IO-Link bei der Inbetriebnahme auf die Endlagen gemäß dem Sensor beiliegender Betriebsanleitung einlernen.
