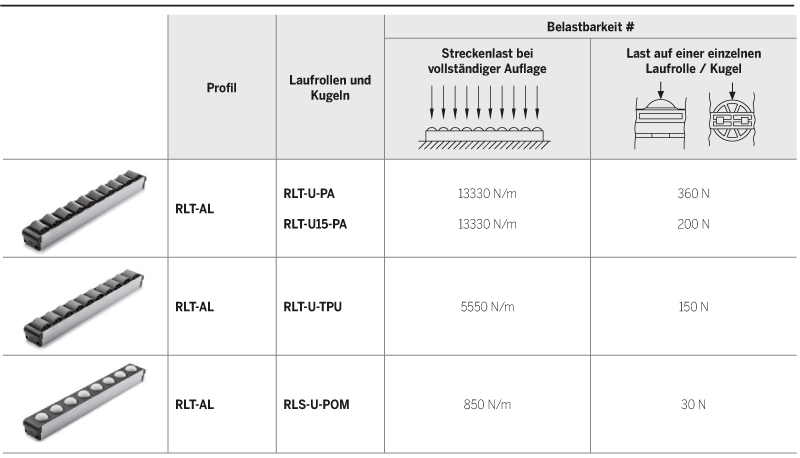

Technische Daten und Auswahlhilfe

Die Daten in der Tabelle beziehen sich auf Material mit einer gewissen Steifigkeit, die eine vollständige Auflage auf den Rollelementen garantieren. Andernfalls können die Werte niedriger sein.

# RLT-U-PA
Last, welche zur elastischen Verformung führt und damit das Abrollen der Rollen in den Trägerprofilen beeinträchtigt. Diese Last führt jedoch noch nicht zu einer dauerhaften Verformung.

# RLT-U-TPU
Last, welche höher ist als die in der Tabelle genannten, führen zu einer Beeinträchtigung des Abrollen der Rollen in den Trägerprofilen. Für Lasten höher als 100N, auf eine einzelne Rolle, vermindern den Rollwiderstand.

# RLT-U15-PA
Last, welche höher ist als die in der Tabelle genannten, führen zu einer Beeinträchtigung des Rollwiderstands. Diese Last führt jedoch noch nicht zu einer dauerhaften Verformung

# RLS-U-POM

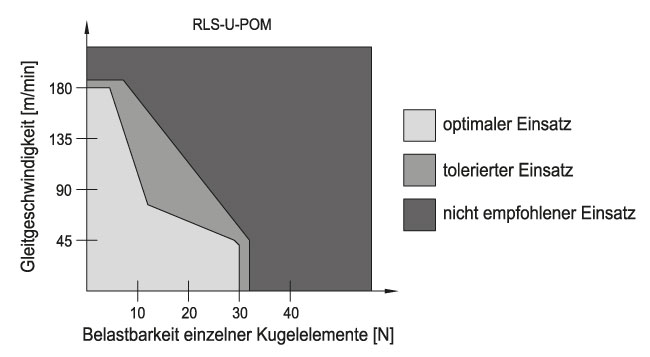

Last welche die Laufruhe der Kugeln bei geringen Transportgeschwindigkeiten beeinträchtigt. Diese Last führt jedoch noch nicht zu einer dauerhaften Verformung. Für höhere Transportgeschwindigkeiten ist das Diagramm auf der rechten Seite zu beachten.

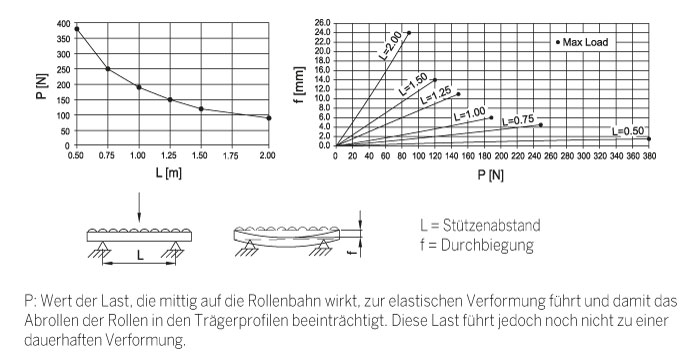

BELASTBARKEIT

Last wirkt mittig auf die Rollenbahn, welche zweimal gestützt wird.

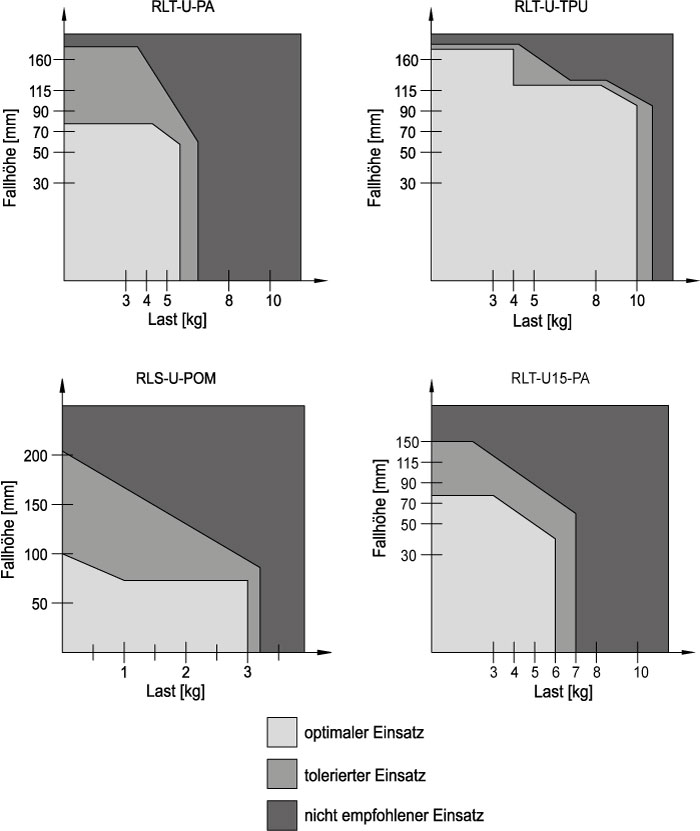

Schlagfestigkeit

* Markenrechtlich geschützt
