Technische Daten und Auswahlhilfe

Erforderliche Basisdaten

• Störfrequenz: Die Frequenz der Vibrationen, der sich im Betrieb befindlichen Maschine. Prinzipiell wird diese durch die Umdrehungen des Motors hervorgerufen [Hz=U/min./60];
• die angewandte Last auf jedes einzelne vibrationsdämpfende Element [N];
• der benötigte Isolationsgrad [%];
• der Presswert des vibrationsdämpfenden Elements unter einer gegebenen Last [mm];
• Die Steifigkeit [N/mm], dass ist die Last bei der das Vibrationsdämpfende Element um 1mm verformt.

Den richtigen Gummipuffer auswählen.

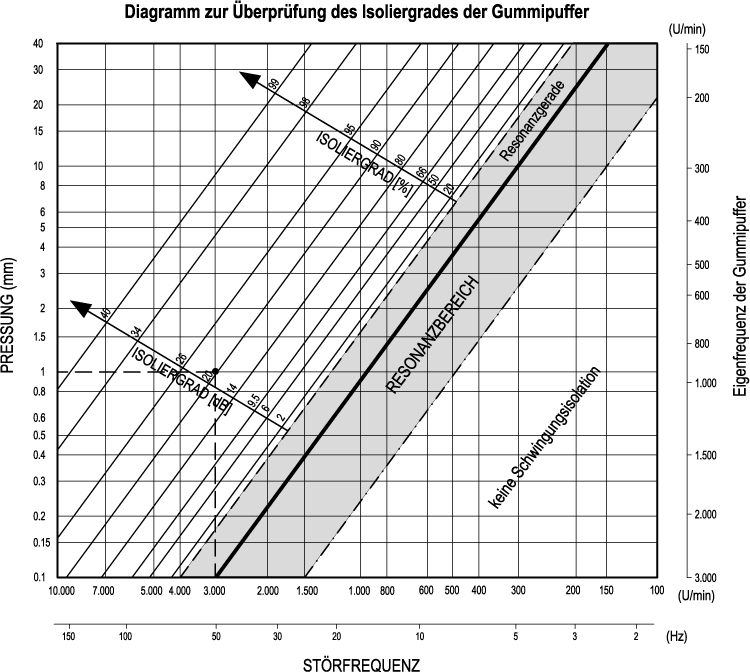

• In Bezug auf das Diagramm für den Isolationsgrad, teilen Sie die Störfrequenz-Werte mit dem erforderlichen Isolationsgrad (jeder Isolationsgrad entspricht einer Linie im Diagramm) und definieren Sie die Pressung [in mm];
• Teilen Sie die statische Last mit dem schwingungsdämpfenden Element durch den Presswert um die erforderliche Steifigkeit des Dämpfungselements zu erlangen.
• Vergleichen Sie die erhaltene Steifigkeit mit jenen aus der Tabelle und wählen Sie jenes vibrationsdämpfende Element, welches dem errechneten Wert am naheliegensten (niedriger) ist.
• Die angegebenen Steifigkeitswerte beziehen sich auf maximale Belastungswerte.
• Die Auswahl des richtigen Artikels is Aufgabe des Anwenders.

Beispiel

Nutzungsbedingungen:

• Störfrequenz: 3000 U/min.
• Last = 120N pro Gummipuffer
• Isolationsgrad von 90% benötigt
• Im Diagramm ist ersichtlich, dass bei einer Frequenz von 50Hz und einem Isoliergrad von 90% der Federweg 1mm sein darf.
• Nun benötigt man die Steifigkeit die sich aus Last durch Federweg ergibt = 120[N]:1[mm] = 120[N/mm]
• Den richtigen Gummipuffer wählt man, indem man die geforderte Steifigkeit mit den in der Tabelle angegebenen Werten vergleicht.
• Wie die Werte, die in der Tabelle für DVA.1 angegeben sind zeigen, ist der zu verwendende Gummipuffer DVA.1-25-20-M6-18-55.
